الكاميرات الحرارية Thermal cameras

مقالة وبحث : المهندس المعتز بالله الجميلي

مبدئ الكاميرات الحرارية :



تعمل الكاميرات الحرارية من خلال جعل الأشعة تحت الحمراء كضوء مرئي ، تسمح هذه الكاميرات برؤية مناطق الحرارة من خلال الدخان أو الظلام أو الحواجز القابلة للنفاذ إلى الحرارة.


كاميرا الأشعة تحت الحمراء هي جهاز غير متصل بالكشف عن طاقة الأشعة تحت الحمراء (الحرارة) وتحويلها إلى إشارة إلكترونية ، ثم تتم معالجتها لإنتاج صورة حرارية على شاشة فيديو وإجراء حسابات درجة الحرارة. يمكن قياس أو استشعار الحرارة التي تستشعرها كاميرا الأشعة تحت الحمراء بدقة شديدة ، أو قياسها ، مما يسمح لك ليس فقط بمراقبة الأداء الحراري ، ولكن أيضًا تحديد وتقييم الشدة النسبية للمشكلات المتعلقة بالحرارة.

تُظهر شاشة الكاميرا تباينات خرج الأشعة تحت الحمراء ، لذلك سيظهر جسمان بنفس درجة الحرارة بنفس اللون

تستخدم العديد من كاميرات التصوير الحراري درجات الرمادي لتمثيل كائنات درجة الحرارة العادية ، ولكنها تبرز الأسطح الساخنة الخطرة بألوان مختلفة. لها القدرة على توفير قراءات بصرية ذات معنى تتجاوز 2000 درجة فهرنهايت (~ 1100 درجة مئوية).



 يمكن لأجهزة استشعار التصوير الحراري في كاميرات المراقبة الحرارية اكتشاف طاقة الأشعة تحت الحمراء ، التي تنبعث من أجسام مثل البشر والحيوانات والمركبات ، في ظلام دامس على مسافات تصل إلى عدة أميال.

تحتوي كاميرات اللأمان الحراري على تحليلات مدمجة تتيح التخصيص مثل قياس درجة الحرارة الذي يُطلق إنذارًا إذا تجاوزت درجات الحرارة أو انخفضت إلى ما دون حد معين". "تشمل قدرات الكشف المتقدمة الأخرى تطبيقات الفيديو الذكية مثل عبور الخط وكشف التسلل. يمكن لهذه الكاميرات تشغيل تنبيه تلقائيًا أثناء تشغيل كاميرا PTZ في وقت واحد للتكبير. تدعم هذه الميزات التطبيقات المخصصة في المجال التي تتيح لعملائنا تحسين التحليلات في الوقت الفعلي. "

تتميز أنظمة كاميرات المراقبة الحرارية أيضًا بخوارزمية محسنة تدعم التحكم في الاكتساب التلقائي (AGC) لضبط النطاق الديناميكي للصورة ، وتحسين التفاصيل الرقمية (DDE) لضمان عرض الصور لمزيد من التفاصيل لمنطقة اهتمام ، وتقليل الضوضاء الرقمي ثلاثي الأبعاد (DNR) ) لتقليل وحدات البكسل الساخنة ، وتقديم صور أكثر دقة.


بعض الأنواع المتوفرة في سوق المملكة العربية السعودية :

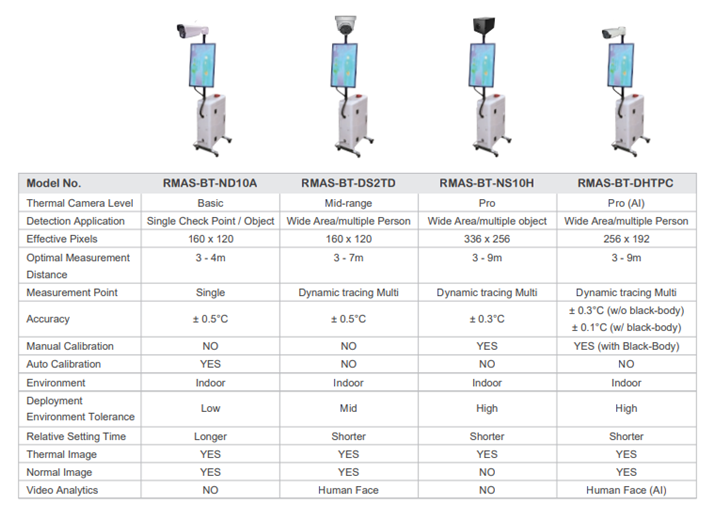

النوع الأول : كاميرة شركة OT systems :



جهاز متكامل لفحص درجة الحرارة للأشخاص متكون من كاميرة مراقبة حرارية و جهاز تشغيل وتسجيل مزود ب\اكرة داخلية مع امكانية اعطاء الانذار عن الأشخاص ذوو الحرارة المرتفعة .

امكانيات الجهاز :





النوع الثاني :Dahua thermal camera :



عبارة عن كاميرة مراقبة حرارية تعمل عن طريق الشبكة وتحتاج الى جهاز تشغيل وتسجيل من نوع معين و صندوق تشغيل قياس حرارة ( توضيح الرؤية الحرارية ) للأجسام مع جهاز تسجيل شبكي .

المواصفات الحرارية للكاميرا :



مواصفات عدسة الكاميرا :



مواصفات الصندوق الحراري :




  • Working temperature Factory settings: 35.0℃, 37.0℃, 40.0℃ (Environment temperature +5.0 50.0 adjustable)

  • Effective radiant surface 70mm×70mm

  • Temperature resolution 0.1℃

  • Temperature accuracy ±0.2℃(single point)

  • Temperature stability ±( 0.1~0.2 )℃/30min

  • Effective emissivity 0.97

  • Temperature sensor Pt100

  • Power supply 220VAC 50Hz 35W

  • Net weight 1.8 kg

  • Dimensions: W 110 mm x H 120 mm x D 180 mm

  • Ambient temperature/humidity 0℃~40℃ / ≤80%RH


النوع الثالث : Hikvison Thermal camera system





كاميرة حرارية تعمل عن طريق اللابتوب أو الحاسب المكتبي وتعمل على جهاز

تعمل على مسافة متر ونصف

مواصفات العدسة والكاميرة الحرارية :



النوع الرابع : CP+ Thermal system

نوع مشابه للنوعين السابقين يعمل منفردا أو موصولا بصندوق قياس حراري .




مواصفات الكاميرة الحرارية


استخدامات الكاميرات الحرارية :

يتم استخدام الكاميرات الحرارية في العمليات الوقائية لقياس حرارة الجسم وتحديد حرارة الجسم لكل شخص بنسبة خطأ ضئيلة , كما يتم استخدامها في قياس الحرارة خلال اطفاء الحرائق معرفة مصدر شدة الاشتعال .

للكاميرات الحرارية استخدامات عسكرية للكشف عن أجسام الأشخاص عبر الحدود أو تحديد كميات أعداد أشخاص معينين

تم استخدام الكاميرات الحرارية مؤخراً عللكشف عن المرضى المتأثيرين بفايروس كورونا المستجد Covid 19 حيث يفيد في فحص الأعداد الكبيرة بطريقة سهلة ودقيقة والتنبيه عن وجود الأشخاص ذوو الحرارة المرتفعة .
